管樁離心機
管樁離心機工作的原理是通過皮帶傳動把電動機的功率傳給主動輪，利用主動輪與鋼模跑輪之間的摩擦力驅動鋼模轉動，達到混凝土離心成型的目的?，F(xiàn)在管樁離心機普遍采用變頻技術，能耗大大降低。
- 品牌： 海煜
- 型號： DGL1-8×600
- 外形尺寸： 14590×1600×720mm
- 整機重量： 10500KG

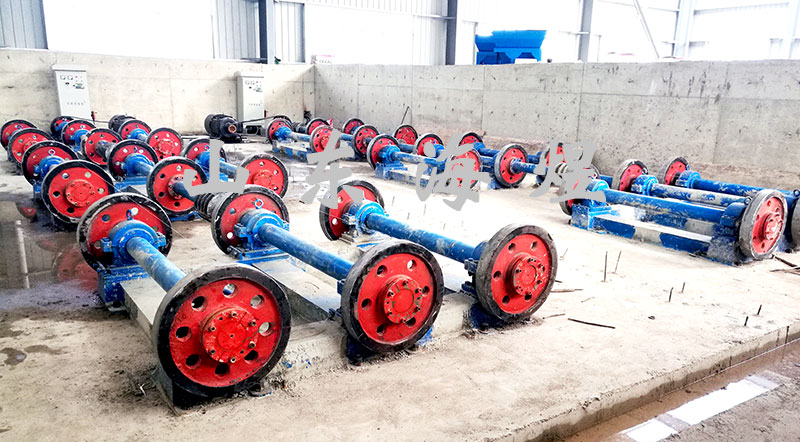

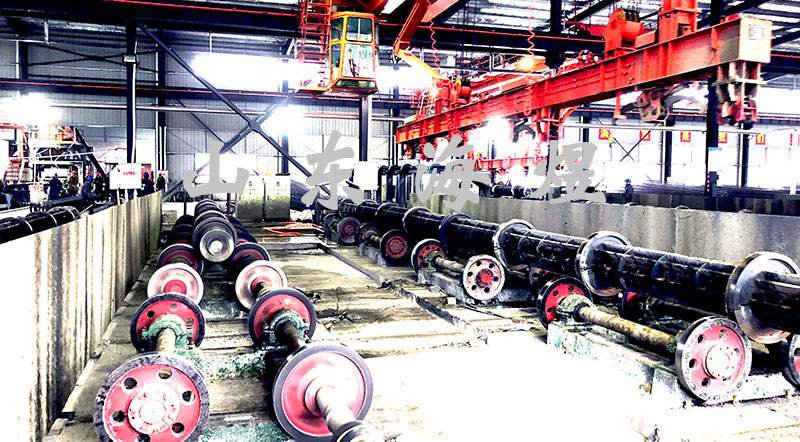

管樁離心機主要由驅動輪系、從動輪系組成，由聯軸器把每對驅動輪串聯成一個整體，而從動輪對之間是斷開的，詳見產品圖。管樁離心機在工作時，動力源由電機提供，電機通過皮帶輪把動力傳遞到驅動輪系，驅動輪系依靠摩擦力帶動鋼模轉動，最后鋼模再帶動從動輪系轉動。其中鋼模中裝有混凝土布料，在此工藝中離心成型，管樁模具與離心機的托輪在高速離心作業時發生摩擦及碰撞，同時托輪和管樁模具高速旋轉時與空氣發生摩擦，均可產生很大的噪聲，經測試最高噪聲甚至能達到110dB(A)，所以必須要采取必要的降噪措施。
作為能耗較大的設備，如何節能減排自然就成為了設計管樁離心機的重點。采用變頻調速技術，實現全自動運行，離心機的可靠性和穩定性得到很大的提高，離心工藝得到較好的執行，管樁的質量得到較好的提高。離心工藝是混凝土管樁密實成型的不可缺少的手段，離心工藝的好壞直接影響管樁的混凝土強度。變頻調速技術可以按離心工藝的要求，對不同規格管樁從慢速攪拌-中速密實-高速成型這一過程7個段速分別設置成不同運行速度和運行時間，實現全自動數字控制。同時，由于可以任意設定不同離心階段的加速時間，能有效防止因加速過快造成的管壁厚薄不均、結塊的現象，防止由于加速過快產生的電流沖擊等問題。
采用變頻調速技術，離心轉速穩定，精度較高。變頻調速的核心部件由高性能的微處理器數碼控制，能有效地保證轉速不受環境溫度等變化的影響，轉速變化率在0.5%以內，自動運行時，轉速平穩上升，不會出現上下擺動的現象。對離心機本身沖擊較小，對于鋼模和離心機都有保護作用，對產品質量的穩定起關鍵作用。
| 序號 | 部位 | 項目 | Φ300?Φ600離心機 |
| 1 | 軸 | 直徑 | Φ130mm |
| 材質 | 45# | ||
| 調質處理 | 是 | ||
| 2 | 托輪（四孔加筋） | 直徑 | Φ600mm |
| 輪面有效寬度 | 80mm | ||
| 找輪厚度 | 40mm | ||
| 材質 | ZG40MN2 | ||
| 調質處理 | 是 | ||
| 3 | 擋邊 | 擋邊外徑 | Φ640mm |
| 擋邊厚度 | 20mm | ||
| 材質 | ZG40MN2 | ||
| 調質處理 | 是 | ||
| 4 | 軸承（瓦房店） | 型號 | 22228CAK |
| 軸承座材質 | ZG270-500 | ||
| 調質處理 | 是 | ||
| 5 | 聯軸器 | 形式 | 夾殼連軸器 |
| 材質 | ZG200 | ||
| 6 | 兩軸中心距 | 970mm | |
| 7 | 輪與軸的裝配結構 | 錐套 | |
| 8 | 底座材質 | ZG270-500 | |
| 9 | 離心機地腳螺絲規格 | M36×800mm | |
| 10 | 電機皮帶輪 | Φ400×8V（C型） | |
主機裸裝，控制柜與配電箱木箱包裝。
