管樁吸盤

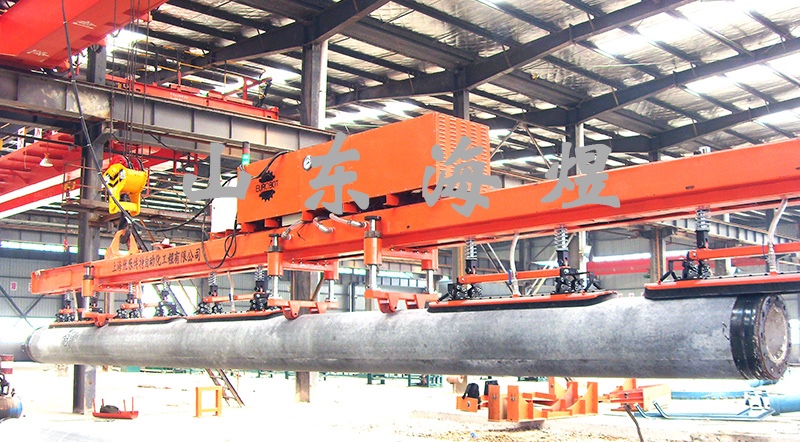

管樁真空吸盤吊運裝置可在上模打開以后利用真空吸盤吊具將管樁從下部鋼模中直接吊出，節約了一道工序。避免傳統的翻模工藝對管樁鋼模及管樁產生損傷，具有效率高，勞動強度低，節省勞動力的特點。
- 品牌： 海煜
- 型號： VLGR-8500/6
- 外形尺寸： 13200×750×1650mm
- 整機重量： 4000KG
管樁吸盤主框架用優質結構鋼焊接制作，既是承重結構，同時又用作真空蓄能器。焊接完成后進行應力消除和無損探傷，所有基準面一次加工成型，確保精度。

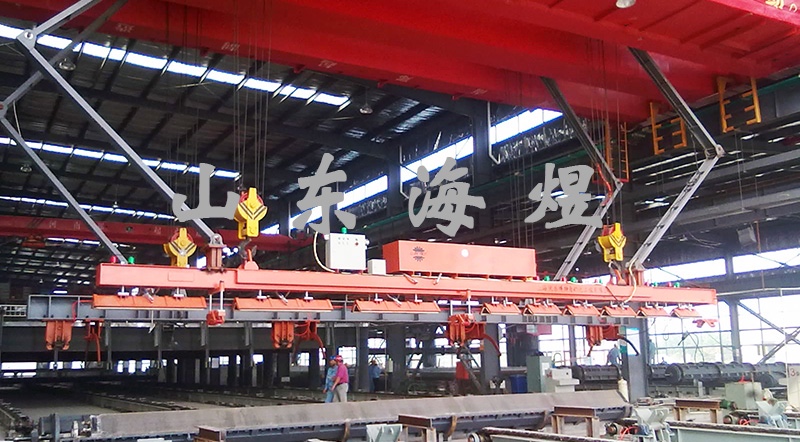

主梁上面安裝真空泵站和電控箱，主梁里面焊接有8組吸盤導向套機構，用于吸盤位置的調整。主梁上設2個吊耳，以使吊具水平懸掛在車間起重機吊鉤上。吊耳旁邊配有防晃梁安裝法蘭，用于降低真空吊具工作過程中的晃動梁，以保證定位精度準確。吊具主梁長13200mm，寬650mm，高度1658mm，額定承重8500kg，每個真空吸盤尺寸1600mm×280mm。吸盤與主梁通過一組快換結構連接。氣動管路通過真空軟管連接，不需拆換即可移動到另一位置。
管樁吸盤的真空配件：
1）吸盤密封條：由于被吸表面是光滑的混凝土圓管狀表面，不透氣。故吸盤密封條采用高性能的橡膠。此類密封條具有高柔韌性、回彈性、密封性、耐磨性和耐酸堿腐蝕性等特點。特別適用于吸取混凝土材質的工件。密封條寬度280mm，高度50mm，最大厚度25mm，長1600mm，嵌在吸盤襯板上,形成一個環形密封腔。
2）真空泵：選用德國進口無油旋片真空泵，額定抽氣量100m3/h，最大真空度95％，并在實際使用中完全滿足長期抽吸功能要求。
3）真空壓力開關用來實時檢測系統中的壓力。系統中真空壓力開關的報警真空度設定為60％，當系統中的真空度小于60％時，自動聲光報警。
4）吸盤額定吸力：每個吸盤可提供30302.5/10＝3030.25kg＝3t的額定靜吸力。
| 1 | 設備型號 | VLGR-8500/6 |
| 2 | 整機功率 | 5KW |
| 3 | 動力輸入 | 380V 50Hz |
| 4 | 最大負載 | 8500KG |
| 5 | 設備自重 | 4000KG |
| 6 | 外形尺寸 | 13200×750×1650mm |
| 7 | 斷電保吸時間 | 切斷真空泵動力，系統真空壓力由最高（85%以上）下降至60%時所需的時間≥15min； |
| 8 | 安全警報 | 系統真空壓力低于60%或真空泵發生動力故障時，蜂鳴器（配獨立可充電蓄電池）發出聲光報警信號； |
| 9 | 控制方式 | PLC控制，駕駛室操作； |
| 10 | 吸取時間 | 小于3秒；（僅首次吸取時間略長，約為5?10秒） |
| 11 | 釋放時間 | 小于2秒； |
| 12 | 吸力安全系數 | 2.0 |
| 13 | 噪音指數 | 小于85分貝 |
