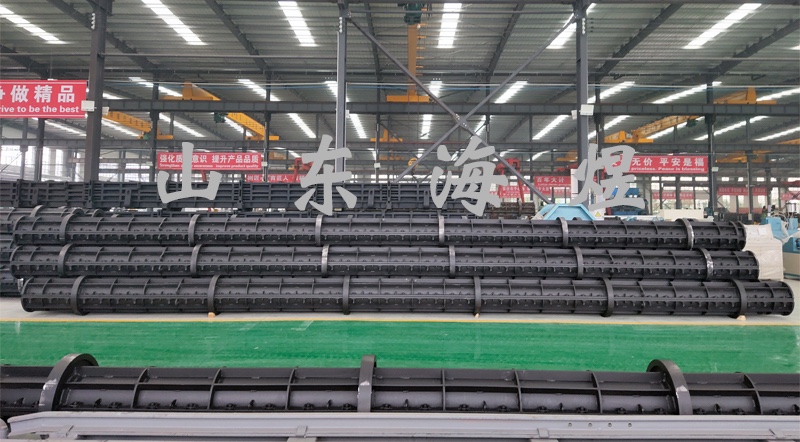

光伏樁模具
光伏樁模具是我司在管樁模具的基礎上優化改進而成，廣泛應用于生產直徑300mm，長度3-10m的光伏樁，產品強度高，不易變型，外觀質量好，并且可用一根模具同時生產兩根制品。
- 品牌： 海煜
- 型號： ZM300-12.4
- 外形尺寸： Φ610×12400mm
- 整機重量： 2914KG
光伏樁模具是我司在管樁模具的基礎上優化改進而成，廣泛應用于生產直徑300mm，長度3-10m的光伏樁，產品強度高，不易變型，外觀質量好，并且可用一根模具同時生產兩根制品。
光伏樁模具為整體式鋼模，結構堅固，抗張拉力強度大，可實現一模多用，采用加厚筋板、法蘭，連接穩固，張拉力強，整體縱筋，穩固性好，管體不易變形，整體式吊環，安全可靠，加厚跑輪，提高了產品質量，延長了使用壽命。
光伏樁模具為兩半式結構，直徑一般為300mm，長度以3-10m居多。模具生產時須先用壓型機把厚度10mm的鋼板壓成符合制品外形尺寸的要求，再借助法蘭、環筋、縱筋加固筒體，使模具能夠承受離心過程中各種作用力，最后把模具跑輪用車床整體通車，出廠檢驗，合格后即為模具成品。
我司的光伏樁模具還具有以下特點：
一、筒體根據客戶訂購型號定尺下料，筒體最大長度為6m，筒體焊縫少，減輕了焊接變型的影響及人工對接的誤差；材質可選擇Q235B或Q345B。
二、跑輪材質采用30Mn，耐磨性能好。
三、模具采用段焊工藝，焊接工藝為二氧化碳保護焊，氣體使用混合氣，焊機采用松下焊機，焊點美觀，無焊渣。
四、引進18m超長車床，14.4m以下鋼模整體車加工，提高了鋼模的同心度。
五、可根據客戶要求配置筋板與法蘭的規格尺寸，可選12×63mm或20×63mm等尺寸。
六、鋼模接口板從以前的龍門刨加工工藝改銑床加工工藝，提高了生產效率及質量的穩定性。
| 規格 | 筒體板 | 企口板 | 縱向筋板 | 環向筋板 | 跑輪 | 端面法蘭 | |||
| 直徑 | 寬度 | 厚度 | 厚度 | 直徑 | |||||
| ZM300 | δ9.75mm | δ27×63mm | δ20×63×2根 | δ12×63mm | ?610mm | 83mm | δ40mm | δ30mm | ?460mm |
| 12×63×4根 | |||||||||
